论文作图要点及建议
本文主要想说明基于origin科研绘图的一些字体等的设置 🎓
引言：

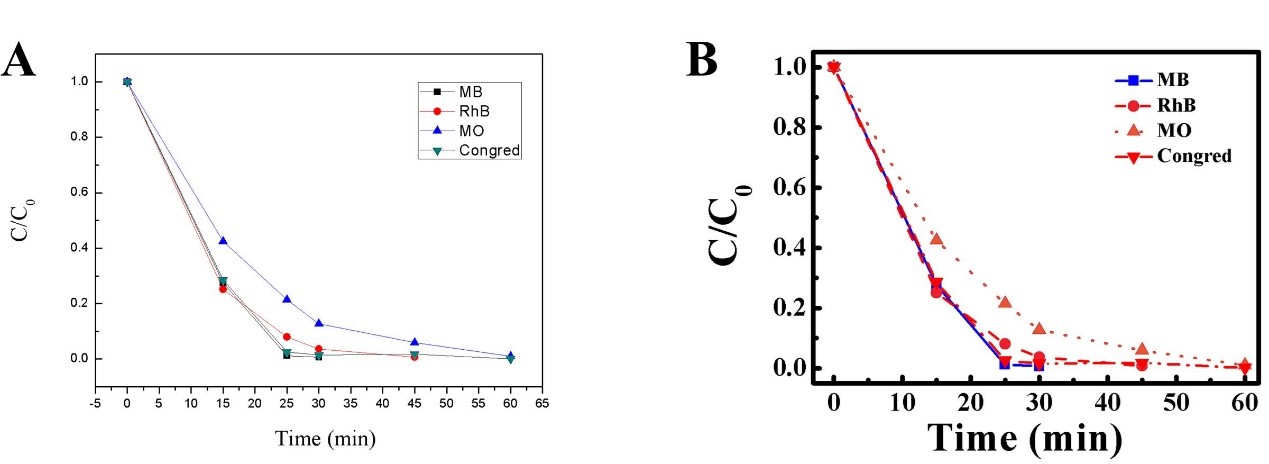

作图的目标在于将数据清晰并准确地传达给读者。 “清晰” 和 “准确” 是必须要达到的。以下以两幅图为例来说明：
图A和图B在字体和线条上有明显的区别。得益于字体和线条的搭配，图B要更为清晰，能更准确地传达信息。 作图的好坏也取决于 “字体” 和 “线条” 两大要素。 。在文章的出版稿中，图片有些时候只会占据很少的版面，例如，两列中的一列。 因此，如果字体太小，线条过细，那么读者将无法辨析图表中的数据。字体放大，线条加粗则可以有效地规避这个问题。 以下推荐的字体大小和线条粗细之搭配仅供诸位参考学习。
建议：
作图的准则是 “字不嫌大，线不怕粗” 。

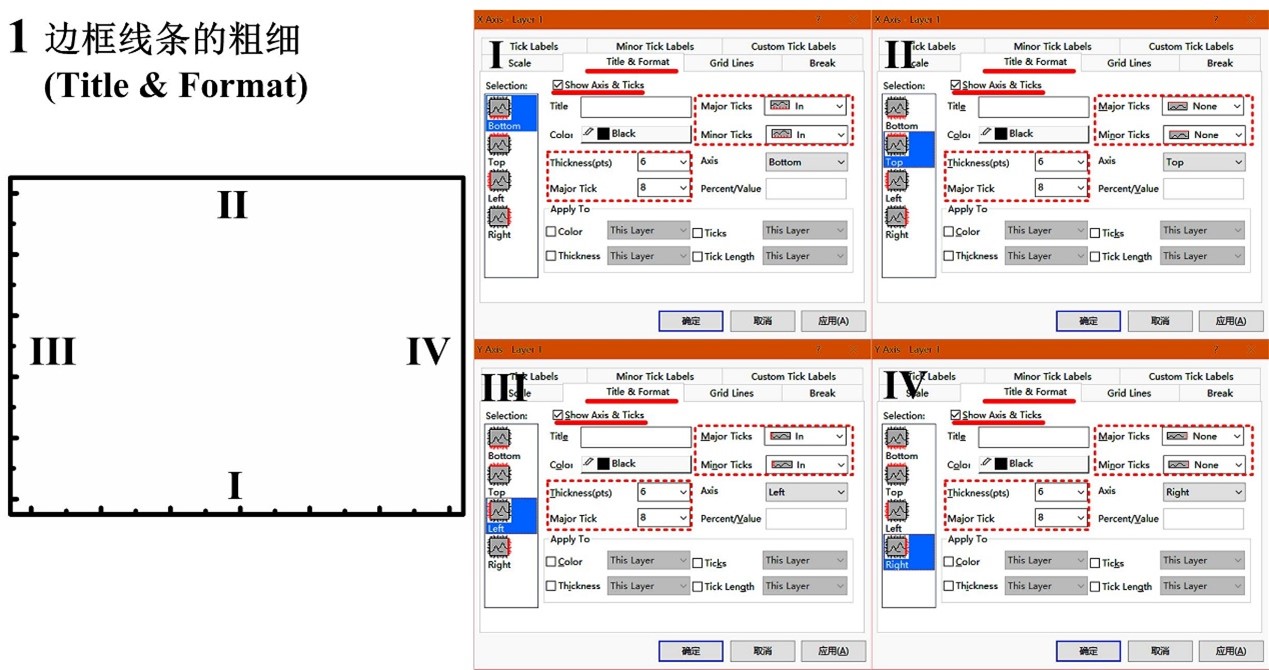

图的四条边框的粗细建议在 “6” 左右。其它参数设置如图所示。

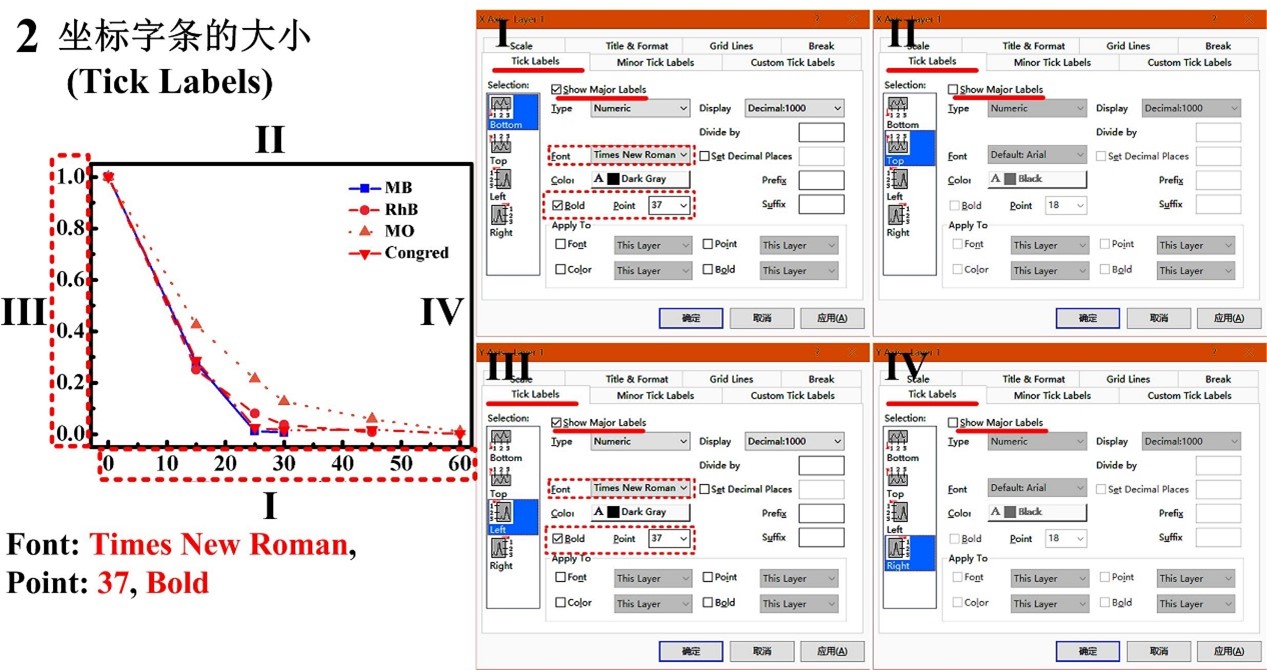

横纵坐标的字体建议是 “Times New Roman” ，字体大小是 “37”，加粗。 其他参数设置如图所示。

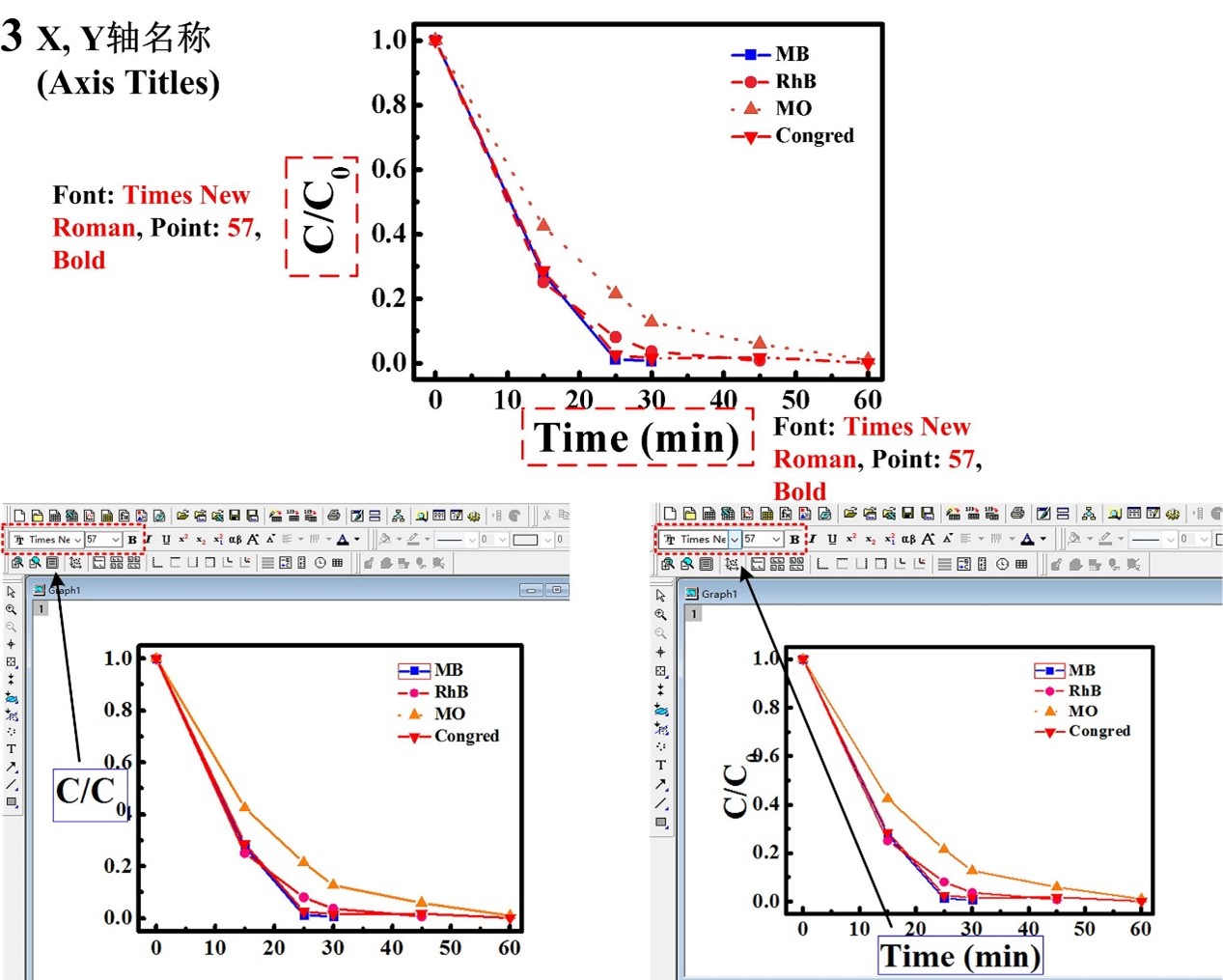

坐标轴字体建议 “Times New Roman” ，字体大小是 “57”，加粗。 其他参数设置如图所示。

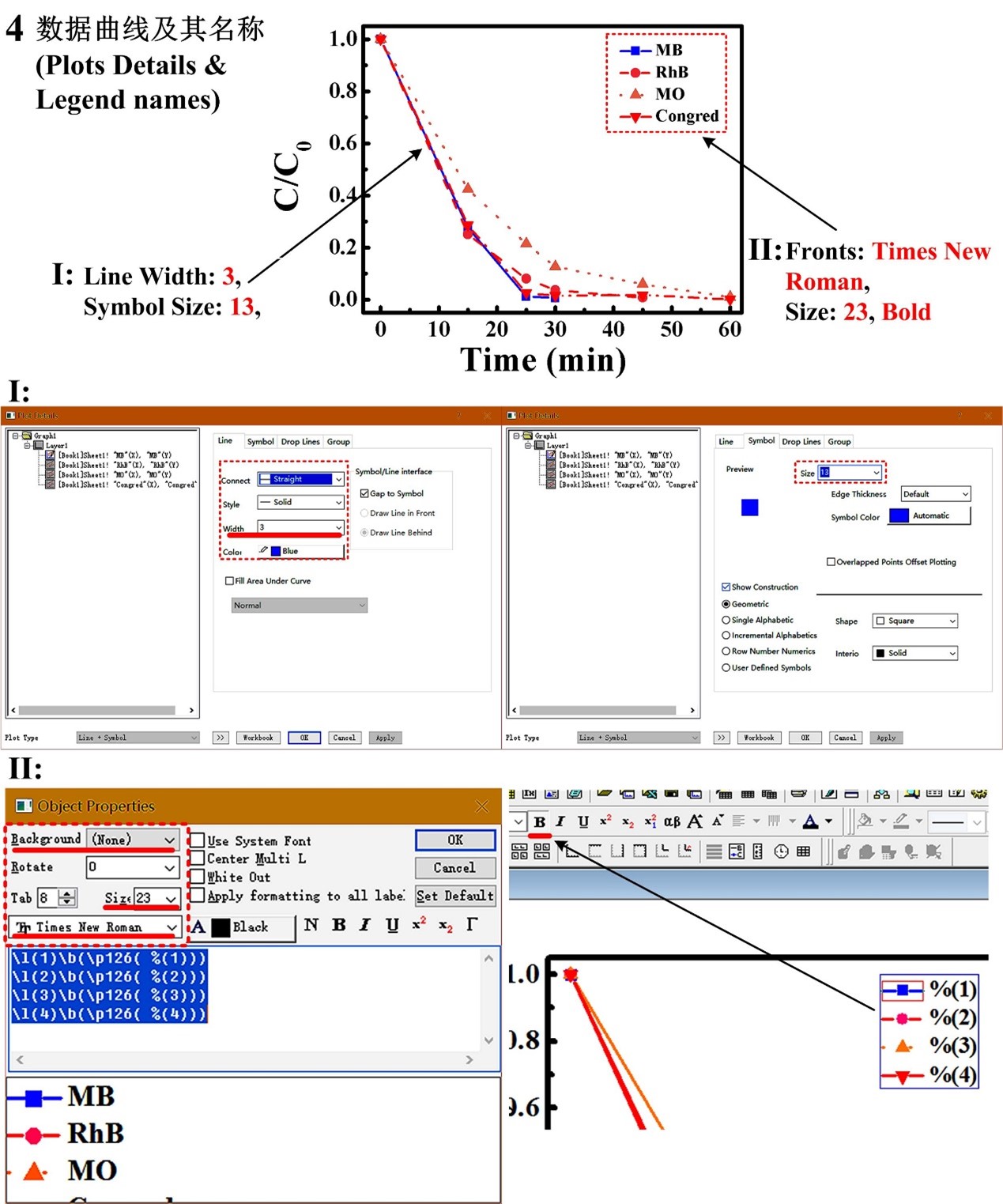

数据曲线粗细建议为 “3” ，符号大小为 “13” 。数据名称字体为 “Times New Roman”，字体大小为“23”，加粗。 其他参数设置如图所示。
